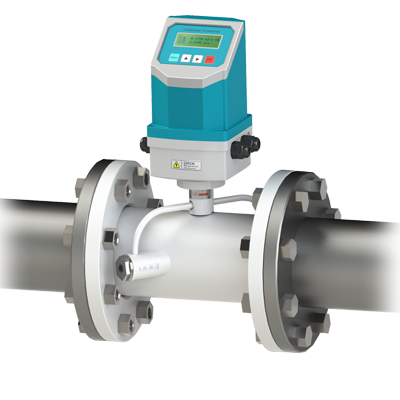

管道式超声波流量计是引进流量测量技术与低成本的便送器封装于一体，可直接安装在测量点上。管段一体式超声波流量计的流量无运动部件，无须日常维护，仪表上的微处理器提供数字化信号编码和互相关检测程序，可以提供长期无飘移测量。可测流体为几乎所有的清洁均匀液体。它是采用集成电路贴装而成，电路全部完成数字化、集成化，提高测量精度、测量稳定性、大大减少了故障维护，是目前国内技术可靠、性能稳定、安装方便的一款低功耗流量测量仪表，根据多年的经验总结，以及产品的不断更新换代，目前的管道式超声波流量计其功能强大、运算速度快、抗干扰能力强，周期采样次数高达128次，广泛应用于工业现场中的各种液体流量的在线计量。
管道式超声波流量计工作原理：
管道式超声波流量计基本原理及类型超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
管道式超声波流量计应用场合： 管道式超声波流量计广泛应用于石油、化工、电厂、冶金、矿山、食品、医药、造纸、钢铁等工矿企业，并应用于节能监测，流量网络监控等。
可以测量介质：
1、饮用水、河水、海水、地下水、冷却水、高温水、污水；
2、润滑油、柴油、燃油；
3、化工液体；
4、其他均质流体。
管道式超声波流量计特点：
1、大屏幕液晶显示，可同时显示累积流量、瞬时流量、流速、工作状态等。
2、测量范围大，选用不同型号的传感器，可实现口径DN15~DN6000管道流量的测量。
3、独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。
4、无机械传动部件不容易损坏，免维护，寿命长。
5、电路更优化、集成度高；功耗低、可靠性高。
6、智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。
7、传输距离远、组网快速，RS485支持无线组网，配接GPRS模块实现无线传输。
| 性能 | 技术参数 |
| 精度 | ±1% |
| 流速范围 | 0~±10m/s |
| 管道口径 | DN15~DN6000mm |
| 流体温度 | -30℃~160℃ |
| 流体种类 | 水、海水、污水、酸碱液、酒精、各种油类等能传导超声波的单一均匀液体 |
| 传感器材质 | 碳钢、不锈钢304、不锈钢316 |
信号输出 | 1路4~20mA电流输出 阻抗0~1K 1路OCT脉冲输出 脉冲宽度6~1000ms 1路继电器输出 |
| 信号输入 | 3路4~20mA电流输入，可做数据采集器，连接三线制PT100铂电阻，实现热量测量 |
| 通信接口 | 隔离RS485串型接口，支持MODBUS协议 |
| 数据存储 | SD卡定时存储设定的参数及测量结果（选配） |
| 供电方式 | DC8~36V或AC85~264V |
管段式超声波流量计选型
1.管道口径。由于不同管道材质和壁厚，管道外径会有所区别，所以选型时一般按照管道内径选择管道式超声波流量计的口径。
2.精度要求。管道式超声波流量计测量普通液体介质，比如：自来水、海水、污水等一般要求是1.0级即可，测量煤油、润滑油、化工原料等经济价值较高液体一般需要0.5级精度，精度高价格高，适用即可，不必盲目选择高精度的产品。
3.声道数要求。时差式超声波流量计是测量封闭管道中介质的速度，大管道中不同层面的介质流速会有所区别，所以有些测量现场需要选用多声道超声波流量计，如双声道超声波流量计、四声道超声波流量计，一些典型过程样板工程甚至选用十六声道超声波流量计，而一般小口径管道，测量一些普通介质时单声道就可以了。多声道产品价格要高许多。
4.管段长度要求。选用管段式超声波流量计时要注意法兰与法兰间距，特别是预留安装位置的管道，如果位置定死了，必须在订货时加以说明，否则很可能造成产品不适用，如果是新管道，则可以先选购流量计，然后管道上的法兰间距按产品位置现做。
管道式超声波流量计的安装步骤：
1、观察安装现场管道是否满足直管段D后5D以及离泵30D的距离。(D为管道内直径)。
2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)。
4、确认管道使用年限，在使用10左右的管道，即使是碳钢材质，也采用插入式安装。
5、超声波流量计前四步骤完成后可确认使用何种传感器安装。
6、开始向表体输入参数以确定安装距离。
7、非常重要：测量出安装距离。
8、安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物 ——安装结束——验收签字。
