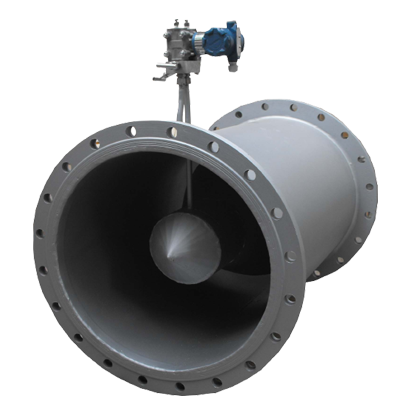

V锥型流量计是一款流量测量仪表，由V锥传感器和差压变送器组成的主要用于液体、气体、蒸汽的流量测量，V锥型流量计分一体式与分体式两种形式。
V锥型流量计的结构主要：由锥形流道、进口流管、出口流管、静压孔、压力变送器等组成。
1.锥形流道：锥形流道是V锥流量计的核心部件，由上下两个锥形台面组成。它的作用是将流体流向上下两个锥形台面中心，形成一个高速的流束，然后通过不同的直径的进口流管和出口流管，让流体流出，从而实现流量的测量。
2.进口流管和出口流管：进口流管和出口流管分别连接锥形流道上下两端。进口流管的直径要比出口流管的直径小，通过这种设计，可以让流体在锥形流道中形成高速流束。出口流管的直径要比进口流管大，让流体通过锥形流道后，可以缓慢地扩散出来，从而减小流体的速度，降低压力损失。
3.静压孔：静压孔是V锥流量计的一部分，主要用于测量流体的静压。静压孔一般安装在进口流管、出口流管和锥形流道的壁面上。它的作用是测量锥形流道内的压力，以确定流量的大小。
4.压力变送器：压力变送器是将静压信号转换成电信号的装置。它一般安装在静压孔处，测量流体静压信号，并将其转化成标准的电信号输出。
V锥流量传感器独特的锥形节流的物理结构，不但扩大了介质流量的测量范围，还具有流体整流的特殊构造。因此在工艺上直管段要求较低，完全不同于其他差压式流量计，需要很长时间的直管段来流体展现。V锥流量传感器继承了传统差压式流量计稳定性好、通用性强的优点，并避免传统差压式流量计的局限性。
V锥型流量计特点：
1、具有良好的精度
2、具有较宽的量程比（10﹕1～15﹕1）
3、自整流功能，需要短的直管段（前1～3D后0～1D）。
4、自清洁功能，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质。
5、自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。
6、耐高温、高压、耐腐蚀、不怕震动。
7、可测流体的种类多（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。
8、流量计结构设计是流体扫过型结构，不可能截留流体中夹带的气、液或固相污物,适用于脏污流体的流量测量，如焦炉煤气，湿气体等
9、无可动部件
10、当流体流经具有廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。
11、在换热站测量蒸汽，热水，不需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行精度，用在测量高炉煤气，有自清洁作用，引压管不易堵塞。
12、可测量介质：
气体：水、天然气、空气、氧气，氮气、氢气、甲烷、丙烯、烟气、饱和蒸汽、过热蒸汽等。
液体:水、油品、乳化液、纯水、双氧水、甘油、醉类、净水、污水、各种腐蚀性介质等。
V锥型流量计技术参数：
| 性能 | 技术参数 |
| 公称口径 | DN15mm-2000mm |
| 测量介质 | 液体、气体、蒸汽 |
| 介质温度 | －200℃~+800℃ |
| 工作压力 | 0～40MPa(有多个压力等级可供选择) |
| 精度等级 | 0.5级 |
| 表体材质 | 锥体材质为不锈钢，管道、法兰为碳钢。（其它材质协议供货） |
| 测量介质 | 可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；可测气液两相介质(湿气、冷凝水等)； |
在选择V锥型流量计时，需要一下几个参数：
1.测量介质的类型
V锥流量计可用于测量气体和液体的流量，但对于不同的介质，可能需要使用不同类型的V锥流量计。例如，对于蒸汽流量的测量，需要使用带有冷却器的V锥流量计，以避免温度过高而导致测量误差。
2.流量范围
不同型号的V锥流量计有不同的流量范围，需要根据实际需求选择合适的型号。如果测量范围太大，可能会影响测量精度。
3.流体粘度
V锥流量计对于流体的粘度要求较高，如果粘度过高，可能会影响测量精度。例如，对于含有固体颗粒的液体流量测量，需要使用带有旋转清洗机构的V锥流量计，以避免颗粒物堵塞管道。
4.测量精度
在选择V锥型流量计时，需要根据实际需求选择合适的精度等级。一般情况下，V锥流量计的测量精度可以达到0.5%。
V锥型流量计选型确认好以上参数，接下来以下几个方面来进行选择的。
1、连接方式：法兰式、直接焊接式方管式、其它形式，订货时说明；
2、传感器口径：通常有15|DN15，25 |DN25，50 |DN50，65|DN65，80 | DN80，100 |DN100，S其它；
3、材质：S1|整体304，S2 管道，法兰为碳钢，锥体为304.，S3|整体316，Q其它材质
4、额定压力：6额定压力0.6MPa，10|额定压力1.0MPa，16|额定压力1.6MPa，25额定压力2.5MPa，40额定压力4.0MPa，420额定压力42MPa；
5、取压口形式：H承插口，J锥管螺纹1/2”NPT或ZG1/2”，P法兰取压，S其它；
6、密封面形式：RF 突面密封，MF|凹凸面密封，TG|椎槽面密封，RJ环连接面密封，Q其它方法；
7、连接附件：C常温，H高温，W脏污，S其它；
8、法兰标准：GB国标，HG化工部标准，JB原机械部标准，Q其它标准。
V锥型流量计安装注意事项：
V锥流量计即使在比较恶劣的条件下也能正常工作，但为了长期安全稳定的使用，在安装时还是要注意以下几点：
1、安装场所冲击与震动
V锥流量计出厂设计上是可以承受一定的冲击与震动。但也应当尽量安装在无震动或震动小的地方。
2、安装场所环境温度条件
请尽量避免将流量计安装在环境温度变化大的场所，如果安装位置直接受到热辐射或暴露在日嗮雨淋中，应采取防水、隔热辐射和通风措施。
3、安装场所环境空气条件
V锥流量计应尽量避免在腐蚀性环境中，如果使用在腐蚀环境中，应有良好的通风并注意避免腐蚀性气体或液体浸入仪表中。
V锥流量计有以下几种安装形式：
1、管道法兰式：是指流量计两端有安装法兰。与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（dn50mm～3000mm）。此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。
2、法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。此中安装方法与涡街流量计（≤300mm）安装方法相同。
3、小口径一体化式：适用口径≤dn40mm，介质温度≤120℃的流体。该结构是把差压变送器直接与塔形流量计组合成一个整体。二者之间无导压管、取压阀、三阀组。使安装变的非常简单（与涡街流量计安装方法相同） 。差压变送器调节零点时需要关闭工艺管道的阀门，就可以调零。
注意：此安装方式，不能用于测量高温介质的场合，是因为高温介质会进入差压变送器测量室内，损坏变送器测量膜片。
4、管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。该结构成本相对较低（减少4片法兰的成本），属于一次性安装。一般用于较大口径的场合。
5、常规流体一体化式：是指介质温度≤120℃的流体，适用管径：dn50～dn3000。生产厂家根据不同的流体和用户要求，出厂时在流量计上为用户焊接（或装配）好阀门和三阀组。在现场安装时由用户把流量计与变送器组装在一起即可。
6、蒸汽一体化式：是指测量蒸汽流量时，把变送器与塔形流量计组装在一起，变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件，从而取消了导压管并大大简化了取压结构。
7、液体防冻式：是指塔形流量计与变送器之间装由我公司“液体专用隔离罐”，罐中装有特殊介质，该介质能在较低的温度下不冻结。此种安装方式在测量液体时，特别在北方冬天室外环境比较低的情况下。往往变送器测量室种的液体容易冻结，损坏变送器。
8、方形管道法兰式：是指工艺管道为方形管，而流量计测量管为圆形管道，二者通过一个特制的“方-圆”连接件进行连接。
