皮托管流量计的工作原理与安装要点

    皮托管流量计在石油化工、冶金、电厂、电力、轻纺等行业的生产过程中广泛使用，对气体、液体、蒸汽、水、风量等流体进行流量测量。

    皮托管流量计的设计，使其在许多应用中相比其他均速皮托管和其他类型流量计更有优势，可以在风、雨、雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测管道内的气体流速、压力、温度，是固定污染源烟气排放连续监测系统中计算污染物排放总量的关键参数。

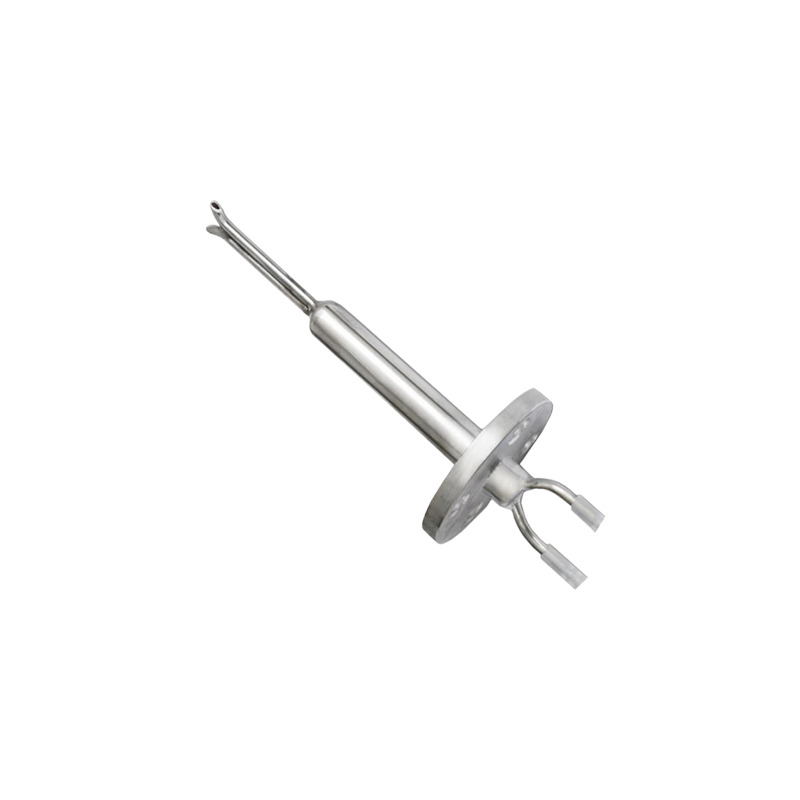

    在皮托管流量计头部迎流方向开有一个小孔称为总压孔，在该处形成“驻点”，在距头部一定距离处开有若干垂直于流体流向的静压孔．各静压孔所测静压在均压室均压后输出，由于流体的总压和静压之差与被测流体的流速有确定的数值关系，因此可以用皮托管测得流体流速从而计算出被测流量的大小。

    皮托管流量计的安装要点

    1、安装点

    a、要是测量的是管道内的风速，那就必须考虑管道的形状，一般的管道是圆形，选择皮托管的有效长度至少要大于管道外半径，安装点可以任意；要是方形的管道，则可选择到中心点zui小的距离作为安装点，这样可以节省皮托管的材料。

    b、要是出风口测，皮托管可任意长度，无需固定安装，只要手上拿着测就可以了

    2、测量点 在任何场所测量，测量点都必须选择风速中心点

    3、皮托管的选型： 一般选择都是l型 ，如果介质中含有渣质，则选择背靠背防堵的s型皮托管

    4、皮托管管径的选择：一般是6mm和8mm的管径，风速大的我们可以稍微选大一点10mm，皮托管长度太长，可选择在外面加一个保护套管，防止压弯，影响测量结果。
