从“半管水”到精准计量：非满管电磁流量计选型如何应对液位波动？

    在非满管工况下，电磁流量计的选型需围绕液位波动补偿、抗干扰设计及多电极测量技术展开，通过数学修正算法与硬件优化实现从“半管水”到精准计量的突破。以下是具体选型策略：

    一、液位波动补偿：数学修正算法是核心

    非满管状态下，流体横截面积随液位变化，传统电磁流量计因电极接触不良或面积计算错误导致测量失效。需选用具备动态液位修正功能的非满管专用电磁流量计，其核心原理如下：

    液位检测与信号注入

    通过底部信号注入电极输入高频正弦波激励信号，顶部三对测量电极读取感应信号。

    根据激励信号与感应信号的幅值比，通过归一化处理计算液位高度（可测至管径10%的液位）。

    案例：某污水厂采用该技术后，液位测量误差从±15mm降至±2mm，满足低液位（≥30mm）工况需求。

    动态流量修正算法

    根据液位值自动选择合适的测量电极，并调用预存的修正系数（工业校准经验值）。

    修正系数与液位呈非线性关系，通过算法补偿横截面积变化，确保流量计算精度。

    数据：在液位波动±50%的工况下，流量测量误差从±8%降至±2.5%。

    二、抗干扰设计：多电极与硬件优化

    液位波动易引发电极接触不良、信号干扰等问题，需通过硬件设计提升稳定性：

    多电极测量结构

    采用三对测量电极+一对信号注入电极的布局，覆盖不同液位范围（如低液位用底部电极，高液位用顶部电极）。

    案例：某化工企业通过增加电极数量，使低液位（<50mm）测量稳定性提升60%。

    抗干扰电路设计

    集成低噪声放大器与数字滤波器，抑制气泡、杂质引起的信号波动。

    采用屏蔽电缆与独立接地，减少电磁干扰（接地电阻需<100Ω）。

    三、选型决策树：根据工况匹配型号

    液位波动范围

    频繁波动（±30%以上）：优先选择非满管专用电磁流量计，支持动态液位修正。

    稳定低液位（<30%管径）：需确认是否支持管径10%的液位测量，避免电极失效。

    介质特性

    含气泡/杂质：选用抗干扰电路设计，并增加排气阀定期排气。

    腐蚀性介质：根据介质化学性质选择衬里材料（如PTFE、PFA）和电极材料（如哈氏合金、钛）。

    安装条件

    空间受限：选择紧凑型设计，支持法兰连接或卡箍连接。

    振动环境：采用防振型传感器，避免电路板松动导致测量波动。

    四、典型应用案例

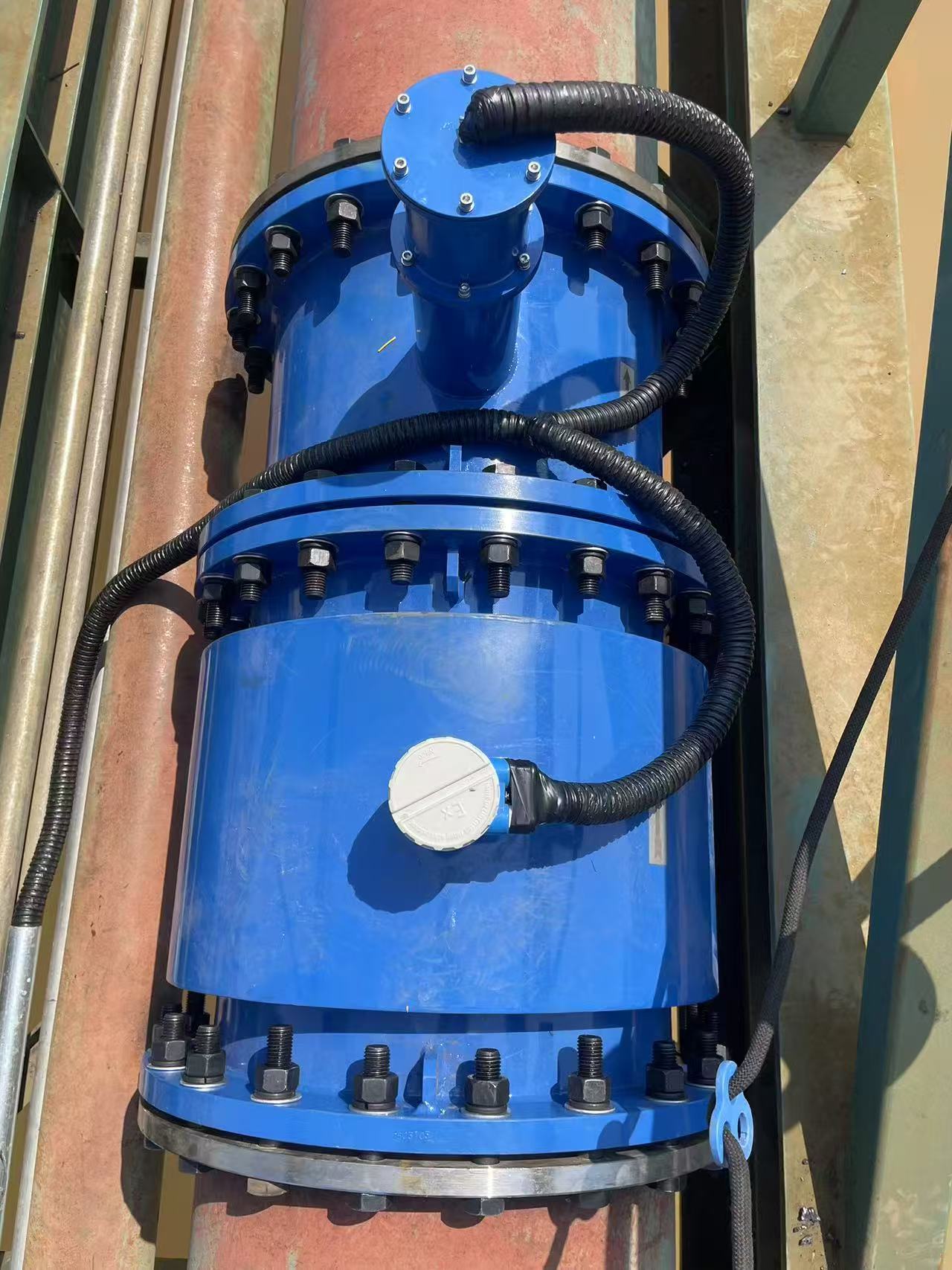

    污水厂非满管测量

    工况：DN300管道，液位波动±40%，介质含少量气泡。

    选型：非满管电磁流量计（带液位修正算法）+ PTFE衬里+哈氏合金电极。

    效果：流量测量误差从±10%降至±2%，年维护次数从12次降至2次。

    化工企业低液位监控

    工况：DN200管道，最低液位20mm(特殊的可定制)，介质为弱腐蚀性溶液。

    选型：非满管电磁流量计（支持10%管径液位测量）+ PFA衬里+钛电极。

    效果：实现稳定测量，未出现电极接触不良问题。

    五、选型避坑指南

    避免误用普通电磁流量计：普通型号在非满管状态下会因电极失效或面积计算错误导致测量失效。

    忽略安装规范：需确保上下游直管段分别≥5D和2D，避免湍流影响测量稳定性。
