开封孔板流量计厂家定制内藏孔板流量计

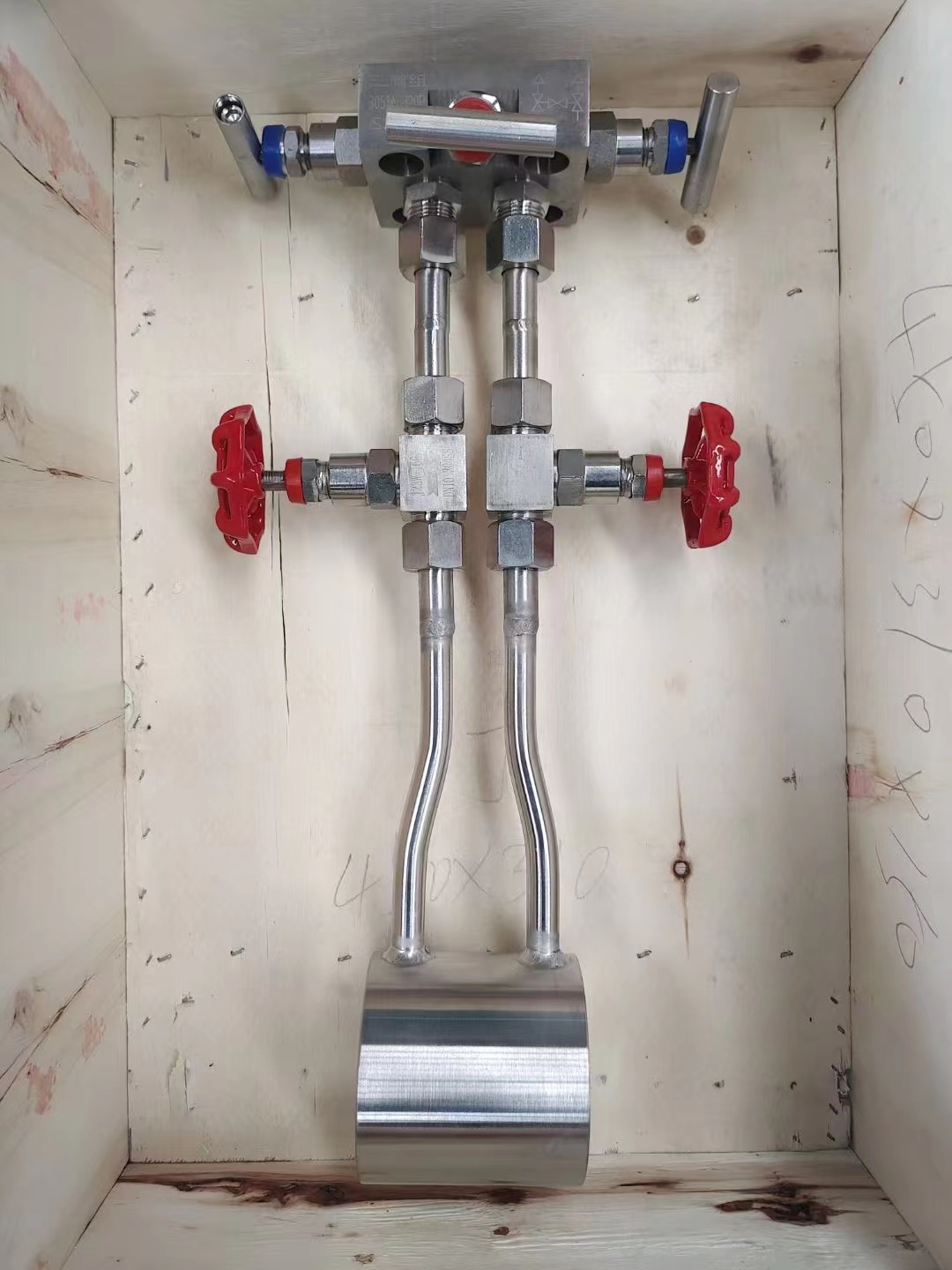

       开封大跃孔板流量计厂家定制内藏孔板流量计，质检介质结束装箱发货。

       内藏孔板流量计也称为小孔孔板流量计是差压式流量计的一种,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点。

       内藏孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

       内藏孔板流量计的特点：

      （1）内藏孔板、小孔板流量计是差压流量计往微小流量方向的延伸，弥补了标准差压流量计不能测量微小流量的不足。

      （2）内藏孔板、小孔板流量计，结构简单，维修方便，可靠性高，性能稳定，抗干扰能力强，耐振性好，耐腐蚀问题容易解决，压力损失小，变更量程方便，可测流量范围极其宽广，量程比可达10∶1。

     （3）内藏孔板、小孔板流量计，必须经过实流标定才能保证准确度。由于流量微小，标定用的设备容易解决。

     （4）由于一体化的结构设计，使一个流量测量系统中所包含的各台仪表在制造厂完成组装并标定，从而使工程设计得以简化，系统精度得到保证。

     （5）由于流量微小，可借助工艺管道上的阀门或仪表专业设置的校验口，在使用现场实现流量示值的校准、比对，从而判断流量计是否准确。校准的方法符合有关计量检定规程。经现场验证，测量黏度高达12mPa·s的高黏度流体时，也能做到很准确。部分仪表与尚未拆除的浮子流量计比对，其示值与经过密度换算的浮子流量计示值基本相符，得到工艺专业的好评。

     （6）由于这种流量计的固有特点，使其在制药等精细化工行业、化工小试装置以及轻工行业的添加剂计量中，得到广泛使用。

       内藏孔板流量计的结构

       所谓内藏孔板流量计就是差压装置与差压变送器合为一体，只适用于DN15和DN20管道。这种结构的一个显著的缺陷是孔板开孔直径的加工精度难以控制，此开孔深藏在深孔之中。由于这个原因，在做实流标定时，往往会发现满刻度对应的差压值与设计计算结果相差较多。为了解决这个问题，将孔板开孔移到便于加工的地方，于是就诞生了小孔板差压装置。

       小孔板流量计的结构其实与法兰取压标准孔板流量计相同，只是公称通径比50mm小一些。孔板按标准孔板的要求加工，孔板开孔直径得到精确控制，因此测量范围相同的多台小孔板流量计，具有很好的一致性。三阀组用途是流量计校零时便于操作，但在实际应用中，有时也被省掉了，这主要是下面的三个原因：

       ① 差压装置中的节流件、法兰、管件、导压管、阀门等，都要与强腐蚀介质接触，都要用特殊材质制成，不仅价格高而且制造麻烦。省去根部阀和三阀组可减少很多麻烦。

       ② 配置根部阀的目的之一是维修差压变送器方便些，但是现在市场上购置的优质变送器，可靠性非常高，并不需要经常维修。

       ③ 配置根部阀和三阀组的另一个目的是变送器校零，由于微小流量的特殊性，一般允许工艺管道上的阀门短时关闭，这时可对流量计零点进行调校，但需与工艺专业配合好，以免造成影响。

       压力变送器和温度传感器安装方法的改进在测量气体流量时，一般需要配置压力变送器和温度传感器进行温度压力补偿。其中压力变送器通过特殊设计的管接头安装在差压变送器正压室的排气口上。温度传感器选用铠装铂热电阻，用管外夹装的方法固定。从而避开管径太细，温度传感器安装困难的问题。安装完毕用绝热材料保温。

       内藏孔板流量计选型原则：

       仪表工程师们对标准差压流量计大多是很熟悉的，其实内藏孔板、小孔板流量计是缩小版的差压流量计，用户需提供仪表使用条件和具体要求，包括：

      （1）流体温度、压力、流量操作条件，含流量范围、常用流量。

      （2）流体物性数据：含气体（液体）组成、密度、黏度等。

      （3）管道规格、材质及与仪表的连接方式、法兰标准等。

      （4）流体流动方向和允许压力损失。

      （5）防爆、防冻、防凝固、防结晶、防腐蚀等要求。

      （6）其他需要说明的事项。
