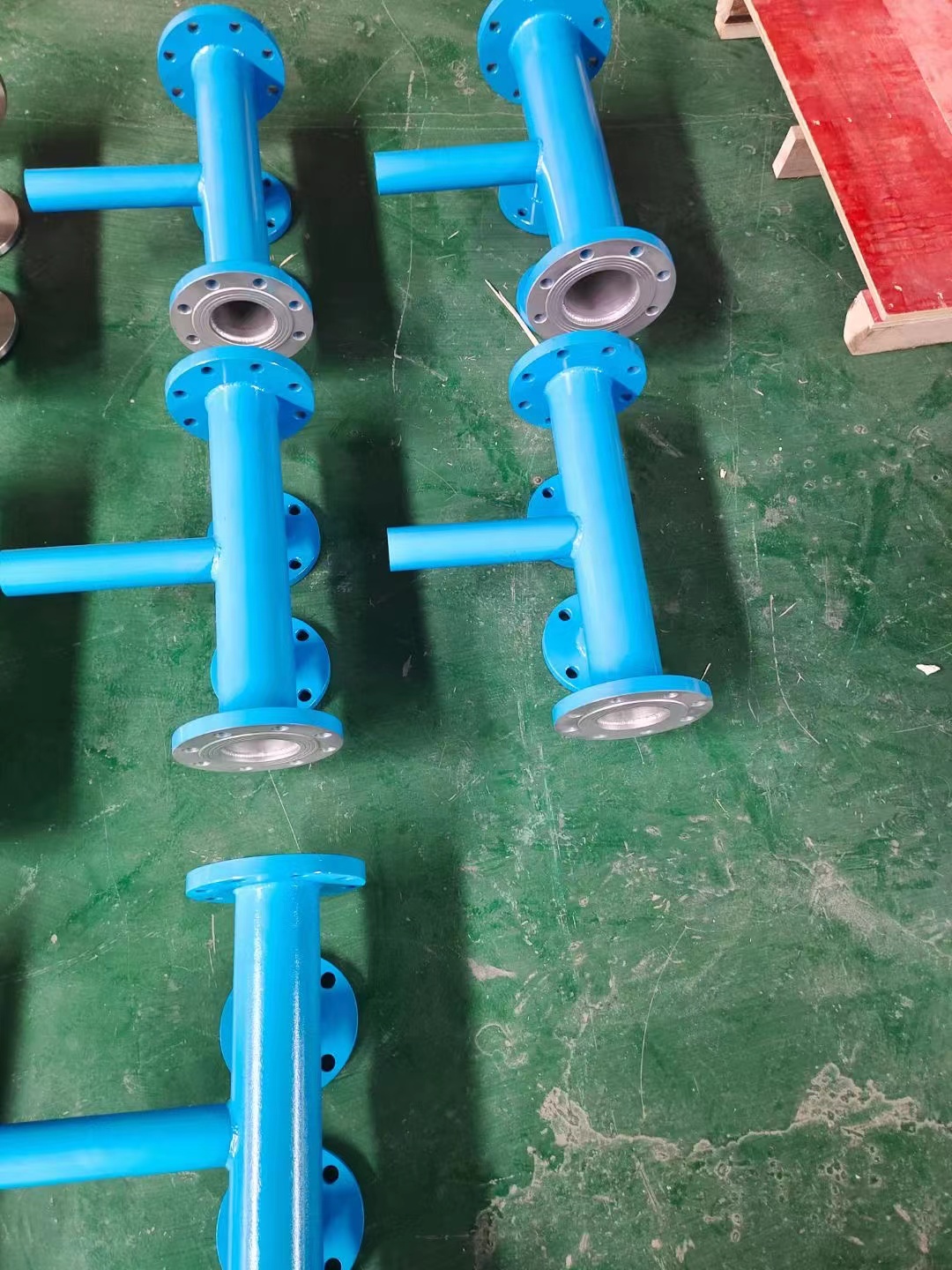

大跃仪表根据要求定制满足客户需求的楔形流量计

       某炼铁厂需要测量焦炉煤气选择楔形流量计，大跃仪表根据要求定制满足客户需求的楔形流量计，那么为什么选择用楔形流量计呢：

       楔形流量计量程比宽，雷诺数适用范围在300～106 之间，因而尤为适用于高黏度流体测量，如化工厂各种高粘度流体及污水；较脏污的气体，如高炉煤气、焦炉煤气测量；也可进行蒸汽、天然气等气体测量。实际应用举例如下：

       某炼铁厂异地大修的3 号高炉(750m3)煤气发生量和热风炉用高炉煤气(管道直径为D1820×10mm 和D1420×10mm)均采用楔形流量计进行测量，根据二年多的使用情况看，数据十分稳定，取压管从未堵塞。

       楔式流量计是利用帕努利原理，将截面成Ｖ形的楔块放入工艺管道中而构成的一种新型节流装置，通过楔块产生差压，当流体通过楔式流量计时，由于楔块的节流作用，在楔块前、后侧会产生了一个与体积流量值成平方关系的差压，该差压正比于质量或体积流量。此差压信号通过膜盒传送到差压变送器，差压变送器通过计算就会得出与差压成平方关系的4-20mA信号，经显示屏或DCS即可显示出流量值。楔块一般安装在管道的上部，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或黏稠液体及脏污介质顺利通过，不会在节流件上游侧产生滞流。对同一管径，不同的楔比H/D（楔块开口高度Ｈ和管道直径Ｄ之比）可得到不同的典型流量范围。

       楔形流量计特点：

       1）适合于测量泥浆、煤焦油沥青、煤水悬浮液以及其他高粘度流体;

       2）在很低的管道雷诺数情况下（甚至低至Re=500时），流量与差压之间仍能保持平方根关系。而孔板流量计的可侧量小雷诺数要比楔形流量计大得多;

       3）经单独标定的楔形流量计有较高的测量度（高可达0.5%），未经标定的楔形流量计的度也可达3%左右;

       4）结构简单，安装、使用和维修方便;

       5）可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰差压变送器，腐蚀性介质不能进人导压管和差压变送器，所以只要用耐腐蚀材料加工楔形节流件，就能使仪表对腐蚀性介质进行测量。
